DC，4Hz~8MHz測量頻率
       ● 測量頻率DC，4Hz~8MHz
       ● 測量時間：快1ms
       ● 基本精度：±.5 rdg
       ● 1mΩ以上的精度范圍，也可安心進行低阻測量
       ● 可發生DC偏壓測量
       ● 從研發到生產線活躍在領域中

電解電容器的電容測量：LCR測試儀IM3536
       根據JIS標準測試電解電容器，電解電容的電容值在不同測試頻率下容值差異較大，因此需要根據實際回路的工作頻率來確認電容值。
       LCR測試儀IM3536寬測試頻率范圍DC，4Hz~8MHz，適用于以上產品特性評估。

陶瓷電容器的電容測量：LCR測試儀IM3536
       陶瓷電容器可分為，隨電壓變化的高介電常數型和溫度補償型。JIS標準針對兩種陶瓷電容特性有不同的測試要求。使用LCR測試儀IM3536的頻率范圍DC，4Hz~8MHz，內置電壓范圍1mV~5V，適合用于以上兩種不同要求的電容測試。

電感器（線圈）的電感測量：LCR測試儀IM3536
       電感器（線圈）所具備的電感和線圈的寄生電容中將LC共振現象稱為自諧振。 將產生這種自諧振的頻率稱為自諧振頻率。在評估線圈時請在比自諧振頻率低的頻率下測量L和Q。
       LCR測試儀IM3536的測量頻率很廣，可以設置為DC、4 Hz～8 MHz，可以任意改變測試頻率進行測試。

測量電感器的頻率特性：LCR測試儀IM3536

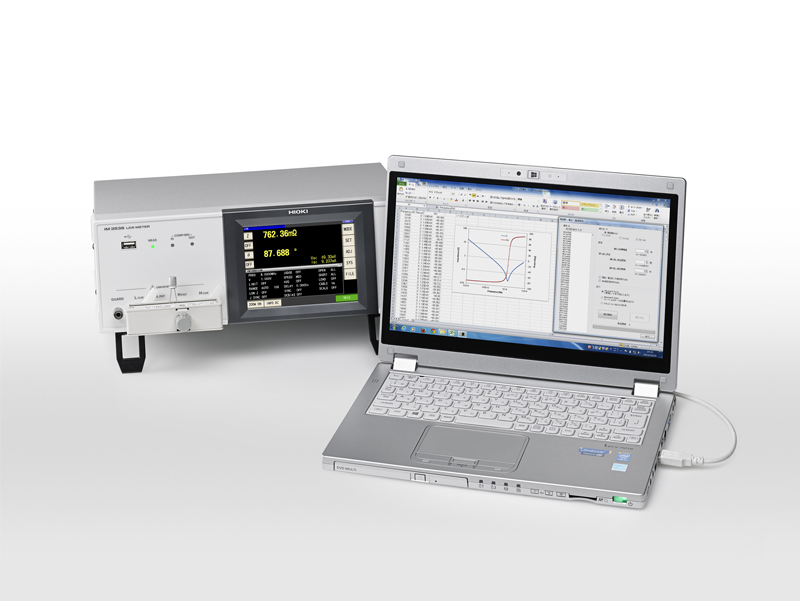

       LCR測試儀IM3536的測量頻率較廣，可以設置為DC、4 Hz～8 MHz，適合于評估連續改變頻率的測量。在計算機中安裝附件LCR采用應用軟件（CD-R），并通過接口（U， GP-IB， RS-232C），可以進行掃頻功能，自動測量出的測量數值能夠以Excel或CSV格式進行保存。

寬廣范圍的測量條件下，適用于進行研發和評估實際使用條件的LCR測試儀
       寬頻率范圍的LCR適用于研發和評估不同工作頻率范圍下壓電元器件和線圈等的諧振頻率。用于評估壓電元件和線圈的共振頻率。若使用應用軟件※則能夠簡單的對頻率、電壓和電流進行掃描和測量。
       可變頻率：DC， 4 Hz?8 MHz
       電壓可變：10 mV?5 V（V模式/CV模式）
       電流可變：10 μA?100 mA（CC模式）
       ※能夠使用計算機設置掃頻（或電壓、電流），并將測量數據以CSV或Excel格式保存。應用軟件請使用標配的CD進行安裝，或從HP中下載。

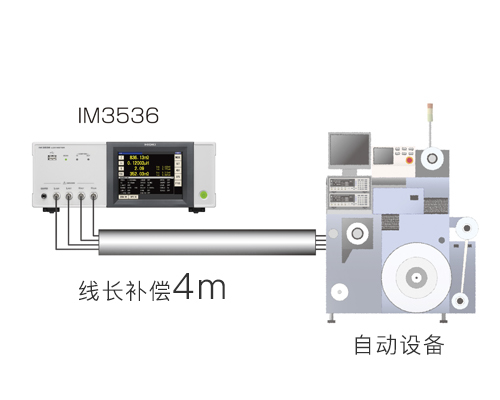

LCR測試儀在自動化產線中測試可靠：測試線補償
       線長補償設置可設置為：0 m / 1 m / 2 m / 4 m。測試線延長時也能保證精度。

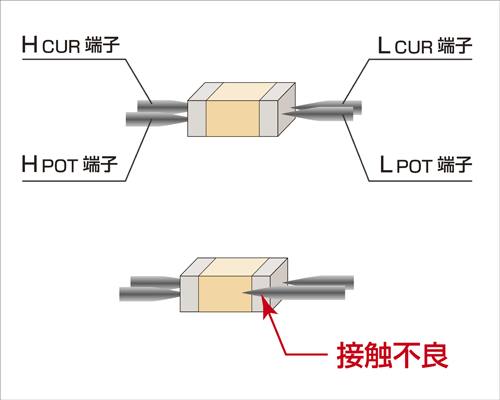

LCR測試儀在自動化產線中測試可靠：接觸檢查功能
       4端子測量時，預先設置判斷測試端與被測物的接觸狀態。 測量LPOT?LCUR間和HPOT?HCUR間的接觸電阻，并在超過所設閾值時發出報警信號。

技術參數

測量模式	LCR（單一條件下測量），連續測量（保存條件下連續測量）
測量參數	Z， Y， θ， X， G， B， Q， Rdc（直流電阻），Rs (ESR)， Rp， Ls， Lp， Cs， Cp， D (tanδ)， σ， ε
測量量程	100 mΩ~100 MΩ， 10檔量程（所有參數由Z規定）
顯示范圍	Z： 0.00 m~9.99999 GΩ， Y： 0.000 n~9.99999 GS， θ： ± (0.000°~999.999°)， Q： ± (0.00~9999.99)， Rdc： ± (0.00 m~9.99999 GΩ)， D： ± (0.00000~9.99999)， Δ%： ± (0.000 %~999.999 %)等
基本精度	Z： 0.05 % rdg. θ： 0.03°（代表值，精度保證范圍：1mΩ~200MΩ）
測量頻率	4 Hz~8 MHz (10 mHz~100 Hz步進)
測量信號電平	[V模式， CV模式]的[通常模式] 4 Hz~1.0000 MHz： 10 mV~5 V (MAX50 mA) 1.0001 MHz~8 MHz： 10 mV~1 V (MAX10 mA) [V模式， CV模式]的[低Z高精度模式] 4 Hz~1.0000 MHz： 10 mV~1 V (MAX100 mA) [CC模式]的[通常模式] 4 Hz~1.0000 MHz： 10 μA~50 mA (MAX5 V) 1.0001 MHz~8 MHz： 10 μA~10 mA (MAX1 V) [CC模式]的[低Z高精度模式] 4 Hz~1.0000 MHz： 10 μA~100 mA (MAX1 V) [直流電阻測量]： 1 V固定
DC偏壓	發生范圍：DC電壓0~2.50 V (低Z高精度模式時0 ~1 V)
輸出阻抗	通常模式：100 Ω， 低Z高精度模式： 10 Ω
顯示	彩色TFT5.7英寸，觸摸屏
功能	比較器、BIN測量（2個項目10種分類），觸發功能、開路·短路補償、接觸檢查、面板保存·讀取功能、存儲功能
接口	EXT I/O (處理器)， /USB/U盤/LAN/GP-IB/RS-232C， BCD輸出
電源	AC 100~240 V， 50/60 Hz， 50 VA max
體積及重量	330W × 119H × 230D mm， 4.2 kg
附件	電源線×1，使用說明書×1，CD-R（通訊說明書，LCR應用光盤）×1
